FFPM (перфторкаучук) — это особый вид полимера с уникальной фторированной структурой. Все атомы водорода в нем заменены на атомы фтора. Благодаря этому материал обладает высокой химической стойкостью и инертностью, сопоставимой с фторопластами (ПТФЭ), и отличной эластичностью, характерной для эластомеров. В этом документе мы изучим свойства и особенности FFPM, определяющиеся молекулярной структурой, а также сферы его применения.
Химический состав
FFPM - это сополимер тетрафторэтилена и перфторметилвинилового эфира. Его ключевое отличие от других фторкаучуков, например, FKM, заключается в отсутствии водородных атомов в основной полимерной цепи. Высокая электроотрицательность и большой атомный радиус фтора делают связи углерод-фтор (C-F) особенно прочными. Это создает надежный барьер, защищающий углеродную цепь от большинства химических взаимодействий. Для придания каучуку необходимых свойств (упругости и герметичности) в сополимер добавляют функциональную группу OCM. В неё, как правило, включены галогенсодержащие и азотсодержащие мономеры, обеспечивающие возможность вулканизации материала пероксидами.
Ключевые свойства и технические характеристики материала
Основные свойства:
- Высокая химическая устойчивость к кислотам, щелочам, растворителям, сероводороду, влажному хлору, многим другим химическим веществам.
- Термостойкость: выдерживает до +300 C и кратковременные нагрузки до +350 C.
- Минимальная деформация материала при сжатии даже при высоких температурах.
- Устойчивость к озону, ультрафиолетовому излучению и атмосферным воздействиям.
- Низкое газовыделение. Обладает отличной вакуумной стойкостью.
- Негорючесть.
Технические характеристики FFPM
| № | Параметр | Значение | Примечание |
|---|---|---|---|
| 1. | Рабочий температурный диапазон | −10...+300 0C (кратковременно до +320...+350 0C) | Не для сильных морозов. |
| 2. | Твёрдость по Шору A | 60–90 | 70–80 для уплотнительных колец и прокладок. |
| 3. | Прочность на разрыв | ≥10–15 МПа | Зависит от рецептуры |
| 4. | Относительное удлинение при разрыве | 150–300% | Ниже, чем у обычных резин, из-за высокой плотности сшивки. |
| 5. | Остаточная деформация сжатия (175 0C, 22 ч) | ≤20–35% | Указывает на высокое качество уплотнений, работающих при повышенных температурах. |
| 6. | Плотность | ~1,9–2,1 г/куб. см | Уровень выше, чем у большинства эластомеров. |
| 7. | Набухание в углеводородах | Минимальное | Нулевое в минеральных и синтетических маслах. |
| 8. | Стойкость материала к полярным растворителям | Очень высокая | Лучше, чем у FKM. |
Химическая стойкость
Перфторкаучук не боится неорганических кислот (соляная, азотная, серная и плавиковая), а также органических кислот. Он не растворяется в спиртах, эфирах (простых и сложных), кетонах, ароматических аминах и фосфорных эфирах. Кроме того такая резина обладает высокой химической стойкостью к агрессивным средам (окислители; углеводороды, в том числе хлорированные; ГСМ; аммиак; сероводород; озон).
Диапазон рабочих температур
Перфторкаучук выдерживает широкий диапазон температур: от −10...−20 0C до +300...+330 0C. Этот показатель зависит от марки и состава резины. Если FFPM выдерживает кратковременные нагрузки до +320... +350 0C, то для сравнения, FKM выдерживает лишь до +200... +230 0C, а фторсиликон — до +200–230 0C.
Механические свойства материала
Эластичность
Эластомер характеризуется отличной эластичностью. Он многократно растягивается и сжимается, быстро возвращаясь к первоначальной форме после снятия нагрузки.
Прочность:
- на растяжение: резина способна выдерживать значительные нагрузки.
- на разрыв: устойчива к разрушению под воздействием внешних факторов.
Удлинение при разрыве значительное, что подтверждает высокую эластичность резины. Превосходит многие другие эластомеры по прочности.
Износостойкость
Одним из главных преимуществ материала является его высокая износостойкость. Он устойчив к абразивному износу и деформации при трении.
Сравнение FFPM с FKM и FFKM
Сразу уточним, что FFPM — это написанная латинскими буквами аббревиатура перфторированных фторполимерных материалов, а FFKM — их же международное название. По сути - это синонимы. В редких случаях FFPM трактуется чуть более широко, и включает также не полностью фторированные (только на строго определённом химическом уровне) эластомеры. В практических целях разница не принципиальна.
FFKM (FFPM) — это полностью фторированный перфторэластомер. В молекулярной структуре тетрафторполимера содержатся атомы фтора вместо водорода, что обеспечивает высокую химическую стойкость, инертность и термостойкость материала. FKM — частично фторированный фторкаучук. В составе материала есть и атомы водорода.
| № | Характеристика | FFPM (FFKM) | FKM |
|---|---|---|---|
| 1. | Химическая стойкость | Исключительная к широкому спектру агрессивных сред. | Есть уязвимости: химически не стоек к кетонам (ацетон), сложным эфирам, аминам, горячей воде и низкомолекулярным органическим соединениям с кислотными свойствами. |
| 2. | Стойкость к компрессионной деформации | Высокая: сохраняет упругость после длительного сжатия под нагревом/давлением. | Средняя. |
| 3. | Проницаемость | Ниже: плотная структура лучше блокирует проникновение газов и жидкостей. | Выше. |
| 4. | Стоимость | Значительно выше | Ниже. |
Какую резину выбрать для экстремальных условий?
Используйте FKM, если условия сложные, но не экстремальные. Например, в топливных системах автомобилей, гидравлике или химическом оборудовании, где среда не слишком агрессивная, а температуры умеренные. Это надёжный и проверенный временем материал.
Используйте FFKM (FFPM) в экстремальных условиях:
- При очень высоких или низких температурах.
- В контакте с агрессивными химическими средами: кислотами, щелочами, окислителями, кетонами, эфирами, газами для плазменного травления.
- При длительной работе под давлением и резких температурных изменениях.
- В условиях высоких требований к чистоте, например в микроэлектронике или фармацевтике.
Обозначение материалов: маркировка, аналоги, стандарты
FFPM — устаревающее название, но ранее именно оно использовалось чаще. В современных международных стандартах чаще применяется обозначение FFKM. Эти термины обозначают один и тот же класс резин — полностью фторированные эластомеры. В российской технической документации можно встретить отечественные марки, такие как ФФПМ (например, ФФПМ-1, ФФПМ-2), СКФ-460 и Неофтон.
Торговые марки материала, выпускаемые различными производителями:
- Kalrez (DuPont)
- Perfluoroelastomer PFE (3M, ранее Dyneon)
- Perfluor (Daikin)
- Parofluor (Parker Hannifin)
- Perlast (Precision Polymer Engineering)
Стандарты и классификации:
- ISO 1629 — международный.
- ASTM D1418 — стандарт США.
- ASTM D2000 — система сертификации для марок перфторкаучуков, включая термостойкие.
Применение FFPM
| № | Отрасли | Использование |
|---|---|---|
| 1. | Нефтегазовая | Материалы для герметизации оборудования, контактирующего с химически агрессивными нефтепродуктами, высокосернистой нефтью, буровыми растворами, аминами при гидроразрыве пласта или паровом воздействии. |
| 2. | Химическая | Прокладки для механизмов в системах, работающих с агрессивными химическими соединениями. |
| 3. | Аэрокосмическая и авиапром | Герметизирующие элементы для систем, работающих в сложных условиях и агрессивных средах (ракетное топливо и смазки реактивных двигателей). |
| 4. | Фармацевтика и пищепром | Химически стойкие, гигиеничные и обеспечивающие надежную герметичность уплотнения. |
| 5. | Производство полупроводников | Материал устойчив к плазме: его используют в защитных покрытиях и уплотнениях оборудования. |
| 6. | Энергетика и тяжёлое машиностроение | Герметизация машин и механизмов для работы в экстремальных условиях. |
| 7. | Автомобилестроение | Уплотнения для систем, работающих химически агрессивными жидкостями и высокими температурами. Сюда входят системы охлаждения с ингибиторами коррозии, а также узлы с инновационными моторными маслами. |

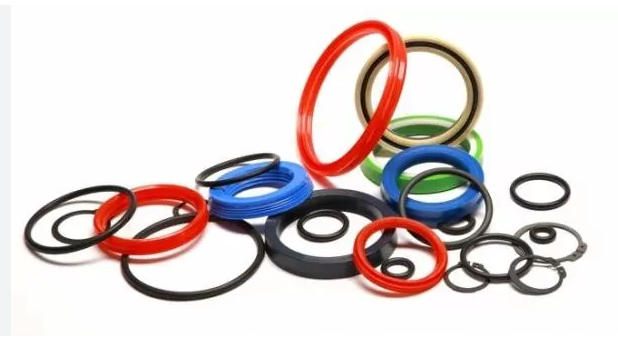

Типы уплотнительных изделий
- Прокладки обеспечивают герметичность неподвижных соединений, например, фланцев.
- Уплотнительные кольца (O-ring) круглой формы часто используют в подвижных механизмах.
- Манжеты герметизируют вращающиеся или поступательно движущиеся детали, такие как штоки и валы.
- Диафрагмы — гибкие элементы, которые разделяют среды или реагируют на давление.
- Мембраны, похожие на диафрагмы, применяются в клапанах, датчиках и других устройствах.
- Сальники — комплексные уплотнения для узлов с трением.
- Выпускаются герметизирующие и защитные материалы, демпфирующие элементы, виброизоляционные компоненты, а также детали для труб и шлангов, способные выдерживать транспортировку горячих и химически агрессивных жидкостей, а также материалы для изоляции электрических проводов и кабелей.
Вопросы и ответы
- Перфторкаучук — один из самых дорогих эластомеров на рынке. Его применяют только там, где нужна максимальная надёжность, или когда ремонт стоит дороже самого материала.
- Эластомер не применим с некоторыми фреонами (11, 12, 13, 113, 114), аммиаком, аминами, уксусной и муравьиной кислотами, а также перегретым паром при температуре выше 130 0C.
- Ограничения по давлению. Не рекомендуется использовать при давлении выше 50 МПа из-за риска выдавливания или разрушения.
- Холодная ползучесть. При температуре выше 150 0C резина деформируется под нагрузкой. Это требует периодической подтяжки.
- Ингибиторы подвулканизации: химические соединения с фенольной гидроксильной группой, хиноны, димеры метилстирола.
- Наполнители: технический углерод, фторопластовые порошки, микронизированный кварц.
Стоимость обусловлена несколькими факторами:
- Сложная технология производства: энергоёмкий синтез, использование дорогих мономеров и трудоёмкая обработка.
- Высокие требования к чистоте сырья: необходим строгий контроль и тщательная очистка.
- Сложность обработки: требуется специализированное оборудование, что ограничивает массовое производство.
- Узкий ассортимент: продукт доступен только от ограниченного числа производителей, создавая дефицит.
- Ограниченная сфера применения: используется исключительно в экстремальных условиях, где другие материалы неэффективны.
Получение и переработка резины затруднена из-за высокой вязкости, поляризации макромолекул и риска преждевременного отверждения.
- Вязкость усиливается при механическом воздействии (вальцевание), разрушая микрогелевую структуру.
- Интенсивное перемешивание может привести к самопроизвольному сшиванию компонентов, поэтому нужно контролировать температуру и использовать ингибиторы.
- Во время формования и вулканизации следует избегать перегрева, ухудшающего свойства резины.
- Высокая полярность и микрогели также вызывают неоднородность смеси, снижая качество готового изделия.
Заключение
FFPM обладает уникальной фторированной структурой. Он отличается высокой химической инертностью и устойчивостью к агрессивным средам. Эластичность FFPM позволяет сохранять свойства в широком температурном диапазоне. Резина отличается термостойкостью, прочностью и долговечностью, что делает её незаменимой в условиях, где обязательны стойкость и надёжность.
Список литературы
- Нудельман З. Н. «Фторкаучуки: основы, переработка, применение» (2007).
- Аль-Фахри М.А. Фторэластомеры: структура, химические свойства и применение / М.А. Аль-Фахри. — Лондон: Elsevier, 2020. — 350 с.
- Руководство по эластомерам. Под ред. Дж. Маркса. — М.: Научный мир, 2015. — 608 с.
- И. И. Осовская, Е. В. Савина, В. Е. Левич «Эластомеры», 2016
